Кабель КГ 1х120

• Марка КГ
• Количество жил 1
• Сечение жилы (мм/кв) 120
• Материал жилы Медь
• Материал изоляции Резина
• Материал оболочки Резина
• Максимальный вес (кг/м) 1.73
• Максимальный наружный диаметр (мм) 27.7
• Электрическое сопротивление жилы (ом/км) 0.16
• Допустимый радиус изгиба (мм) 221.6
• Допустимая токовая нагрузка при прокладке на воздухе (А) 535
• Номинальное переменное напряжение (кВ) 0.66
• Диапазон температур эксплуатации (°С) от -40 до +50
• Срок службы 4
• Код ОКП 354 441
• Класс пожарной опасности по ГОСТ 31565-2012 02.8.2.5.4
• Сопротивление изоляции жил (МОм\км) 50
• Толщина изоляции жил (мм) 1.8
• Масса цветного металла (г/м) 1068
• Минимальная температура эксплуатации (°С) -40
• Максимальная мощность при прокладке в воздухе, 220V (кВт) 50
• Максимальная мощность при прокладке в воздухе, 380V (кВт) 190.82
• Тип исполнения по ГОСТ 31565-2012 Без обозначения
• ГОСТ 24334-80
• Класс жилы по ГОСТ 22483-2012 5
• Максимальный диаметр жилы 17
• Максимальный расчетный вес (кг/км) 1730
• Длительно допустимая температура нагрева жил 75
• Допустимые усилия при тяжении (Н) 3600
• Код товара КГ 1х120

КГ 1х120 - кабель силовой медный гибкий с 1 многопроволочными жилами сечением 120 миллиметров квадратных, в резиновой изоляции и оболочке.

Технические характеристики кабеля КГ 1х120

Климатическое исполнение кабеля гибкого КГ 1*120 - У и УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150-69.
Минимальная температура эксплуатации силового гибкого кабеля КГ 1х120: -40°С.
Максимальная температура эксплуатации КГ 1х120: +50°С.
Кабель силовой гибкий КГ 1*120 стойкий к воздействию влажности воздуха до 98%.
Монтаж кабеля КГ 1х120 производится при температуре не ниже -40 градусов Цельсия.
Минимальный радиус изгиба при прокладке кабеля КГ 1х120 - 221,6 миллиметров.
Растягивающее усилие при монтаже кабеля гибкого КГ 1*120 не должно превышать 2400 Ньютонов.
Длительная допустимая температура нагрева жил кабеля КГ 1х120: не более 75°С.
Наружный диаметр кабеля КГ 1х120: 27,7 миллиметров.
Класс пожарной безопасности по ГОСТ 31565-2012: 02.8.2.5.4.
Расчетная масса кабеля КГ 1*120: 1,73 килограмм в метре.
Срок службы силового гибкого кабеля КГ 1х120 4 года с даты изготовления.
Допустимая токовая нагрузка кабеля КГ 1х120: 290 Ампер.

Расшифровка маркировки КГ 1*120

К - кабель.
Г - гибкий.
1 - количество медных многопроволочных жил.
120 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(0,66) - номинальное напряжение до 660 Вольт.
(0,38) - номинальное напряжение до 380 Вольт.

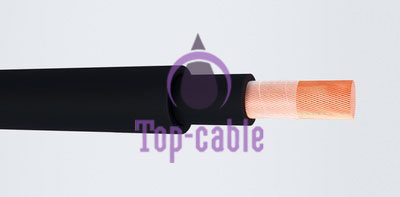

Конструкция кабеля КГ 1х120

1) Жила - медная, многопроволочная, круглой формы, пятого класса по ГОСТ 22483.
2) Разделительный слой – синтетическая пленка либо слой талька.
2) Изоляция – из резины изоляционной.
3) Оболочка – из резины шланговой.

Применение кабеля КГ 1х120

Силовой гибкий медный кабель КГ 1*120 предназначен для соединения подвижных механизмов к электрическим сетям напряжением до 660 Вольт частотой до 400 Герц.
Кабелем КГ 1х120 прокладывают временные линии электропитания строительных объектов, запитывают инструмент и оборудование.
Кабель гибкий КГ 1*120 не предназначен для применения на подъемно-транспортном оборудовании.
