Кабель ВБШвнг(А) 4х185

• Марка ВБШвнг(А)
• Количество жил 4
• Сечение жилы (мм/кв) 185
• Материал жилы Медь
• Материал изоляции ПВХ
• Материал оболочки ПВХ
• Максимальный вес (кг/м) 9.277
• Максимальный наружный диаметр (мм) 53.6
• Электрическое сопротивление жилы (ом/км) 0.1
• Допустимый радиус изгиба (мм) 428.8
• Допустимая токовая нагрузка при прокладке на воздухе (А) 397
• Допустимая токовая нагрузка при прокладке в земле (А) 405
• Допустимый ток односекундного короткого замыкания (кА) 20.39
• Номинальное переменное напряжение (кВ) 1
• Диапазон температур эксплуатации (°С) от -50 до +50
• Срок службы 30
• Код ОКП 353 771
• Класс пожарной опасности по ГОСТ 31565-2012 П1б.8.2.5.4
• Объём горючей массы (л/км) 1175
• Сопротивление изоляции жил (МОм\км) 7
• Толщина изоляции жил (мм) 2
• Наличие брони да
• Масса цветного металла (г/м) 6586
• Конструкция жилы мк, мс
• Максимальная температура эксплуатации (°С) 50
• Минимальная температура эксплуатации (°С) -50
• Максимальная мощность при прокладке в воздухе, 220V (кВт) 116.45
• Максимальная мощность при прокладке в земле, 220V (кВт) 118.8
• Максимальная мощность при прокладке в воздухе, 380V (кВт) 261.23
• Максимальная мощность при прокладке в земле, 380V (кВт) 266.49
• Тип брони Б
• Тип исполнения по ГОСТ 31565-2012 нг(А)
• ГОСТ 31996-2012
• Цвет изоляции жил Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
• Класс жилы по ГОСТ 22483-2012 2
• Максимальный диаметр жилы 18
• Максимальный расчетный вес (кг/км) 9277
• Длительно допустимая температура нагрева жил 70
• Предельная температура нагрева жил 160
• Температура нагрева жил по условию невозгорания 350
• Допустимые усилия при тяжении (Н) 22200
• Допустимая температура в режиме перегрузки 90
• Минимальная температура монтажа -15
• Код товара ВБШвнг 4х185

ВБШВнг(А) 4х185 - кабель силовой бронированный с 4 медными жилами, сечением 185 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности и броней из двух стальных оцинкованных лент.

Характеристики кабеля ВБШВнг(А) 4*185

Вид климатического исполнения кабеля ВБШВнг(А) УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВнг 4х185 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВнг(А) 4*185 не менее 482,4 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВнг(А) 4х185 по трассе прокладки не должны превышать 37000 Ньютонов.
Масса кабеля бронированного ВБШВнг(А) 4*185 - 9,28 килограмм в метре.
Кабель ВБШВнг(А) не распространяет горение при прокладке в пучках по категории (А).
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВнг 4х185 - 53,6 миллиметров.

Расшифровка маркировки ВБШВнг(А) 4*185

В - Изоляция из негорючего поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката с пониженной пожарной опасностью.
нг - Не распространяет горение.
(А) - Индекс пожарной безопасности.
4 - количество медных токопроводящих жил.
185 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

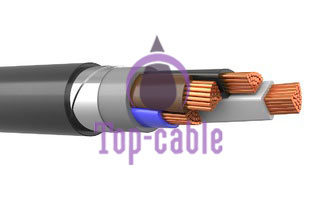

Конструкция кабеля ВБШВнг(А) 4х185

1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из негорючего поливинилхлоридного пластиката.
3) Внутренняя оболочка - из негорючего поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката с пониженной пожарной опасностью.

Применение кабеля бронированного ВБШВнг(А) 4*185

Кабель силовой медный бронированный ВБШВнг 4х185 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВнг(А) 4*185 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
